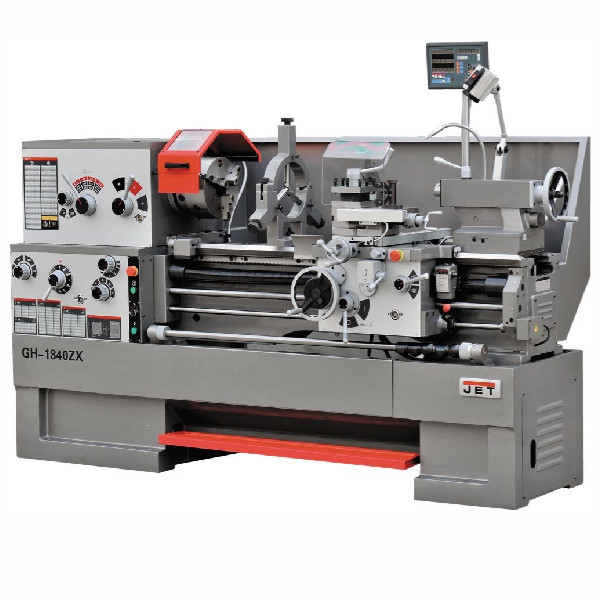

Токарний верстат JET GH-1840 ZX DRO+TLSC+TPG
Багатофункціональний верстат GH-1840 ZX DRO компанії JET розрахований на експлуатацію промисловими підприємствами, великими майстернями - там, де потрібна особлива якість та швидкість обробки. Потужний асинхронний двигун на 5,6 кВт здатний забезпечувати працездатність верстата протягом усього робочого дня, при цьому биття шпинделя вбирається у 9 мікрон, а клас точності обробки - 0,01 мм. На верстаті можна обточувати деталі діаметром до 460 мм над станиною, до 698 мм зі знятим містком gap (довжина містка 310 мм) та до 280 мм над супортом.
Відстань між центрами – 1015 мм. GH-1840 ZX DRO поставляється з пристроєм УЦІ, що дозволяє прискорити робочий процес та знизити ймовірність шлюбу. Верстат встановлюється на масивну станину з особливого чавуну, її напрямні гартуються струмами високої частоти, шліфуються і покриваються спеціальним складом для мінімізації тертя. GH-1840 ZX DRO має 122 режими поздовжніх та поперечних подач в автоматичному режимі, що дозволяє нарізати всі відомі типи різьблення. Оберти шпинделя можна вибирати з 12 встановлених режимів.
Передбачена автоматична система подачі мастила поздовжнього супорта, задня бабка регулюється в поперечному напрямку, що дає змогу обточувати конічні заготівлі. Верстат поставляється у максимальній комплектації. В неї входять система подання СОЖ, УЦІ, люнети, планшайба, додатковий 4-х кулачковий патрон, перехідна втулка, центри, що обертається і не обертається, опори для виставки верстата, набір фірмового інструменту і лампа освітлення).
Особливості моделі:
- Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
- Масивна станина верстата із сірого чавуну
- Загартовані та відшліфовані напрямні станини
- Наявність знімного містка для збільшення діапазону оброблюваних деталей
- Коробка передач дозволяє нарізати різьблення без заміни шестерень
- Механізм приводу шпинделя постійно працює у масляній ванні.
- Поштовховий режим роботи шпинделя
- Гартовані та відшліфовані шестерні в передній бабці та в коробці передач
- Регулювання зазорів напрямних за допомогою клинових планок
- Централізована система подачі мастила поздовжнього супорта
- Задня бабка, що регулюється в поперечному напрямку, для обточування конусів
- П'ятипозиційний вал з кулачками
- Сучасний аналог 1К62
Комплектація:
- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками
- 4-х кулачкова планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиційний різцетримач із фіксатором
- Упорний центр МК-5, що обертається.
- Упорний центр МК-5, що не обертається.
- Перехідна втулка МК-7/МК-5
- Рухливий та нерухомий люнети
- Піддон для збору стружки
- Задня захисна стінка
- Захисний екран патрона з кінцевим вимикачем
- Захист різцетримача
- Захист ходового гвинта
- Ніжне гальмо шпинделя з кінцевим вимикачем
- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак
- Система підведення СОЖ
- Галогенна лампа місцевого освітлення
- Покажчик різьблення
- Ключ для 3-х кулачкового патрона
- Ключ різцетримача
- Вал керування з регульованими кулачками (відключення поздовжньої подачі)
- Кінцевий упор поздовжнього переміщення
- Скринька з інструментом
- Інструкція з експлуатації
- Комплект віброопор
Комплектація та характеристики можуть змінюватися виробником без попередження!
Основні | |
---|---|
Виробник | JET |
Стан | Новий |
Споживана потужність | 5.6 кВт |
Тип електродвигуна верстата | асинхронний |
Діаметр обробки над станиною | 460 мм |
Кількість шпинделів | 1 шт. |
Діаметр отвору шпинделя | 80 мм |
Кількість швидкостей шпинделя | 12 шт. |
Відстань між центрами | 1015 мм |
Діаметр пінолі | 75 мм |
Хід пінолі | 125 мм |
Подача заготовки | Автоматична |
Кількість обертів холостого ходу | 1800 об/хв |
Діаметр обточування над супортом | 280 мм |
Параметри мережі | |
Напруга | 400 В |
Загальні параметри | |
Вага | 2267 кг |
Довжина | 2462 мм |
Ширина | 1016 мм |
Висота | 1241 мм |
- Ціна: 1 030 000 ₴
