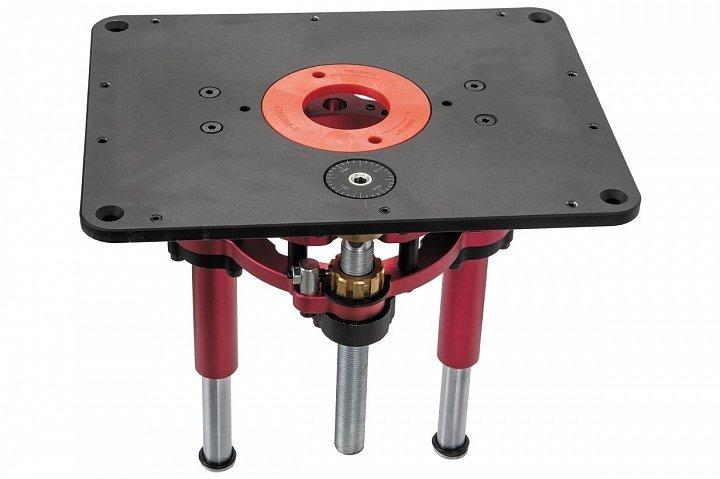

Фрезерний ліфт JET JRMLS-1

Кріпильна пластина з механізмом підіймання й опускання JRMLS-1 для встановлення в стіл фрезерного мотора JRM-1 або іншого подібного з циліндричним корпусом діаметром 98-107 мм. Для монтажу пристрою в поверхні роблять виріз за розміром пластини та закріплюють із тильного боку монтажні кронштейни. Пластину кладуть зверху та вирівнюють урівень, обертаючи дев'ять регулювальних упорів, після чого загвинчують і затягують кріплення гвинти.

• Розміри монтажної пластини (ДхШхВ)      298х235х10 мм
• Діаметр затискача для фрезерного мотора      98-107 мм
• Хід шпинделя (підйом)      80 мм
• Діаметр отвору столу під проставне кільце      98,3 мм
• Зовнішній (внутрішній) діаметр проставного кільця      98,3 (50,8) мм

З верхнього боку розміщений отвір для руків'я підіймання/опускання і шкала з кутовою розміткою для контролю. Один оберт ручки переміщує мотор на 1/16 дюйма або приблизно на 1,6 мм. Ходовий гвинт обладнаний гайкою, що грає роль кінцевого упору; вона обертається від руки, після ослаблення стопорного гвинта. Кругле вікно діаметром приблизно 100 мм слугує для заміни фрез і закривається кільцем-проставкою, воно фіксується поворотом на засувках. Штатний із внутрішнім отвором 50 можна замінити на інший.
