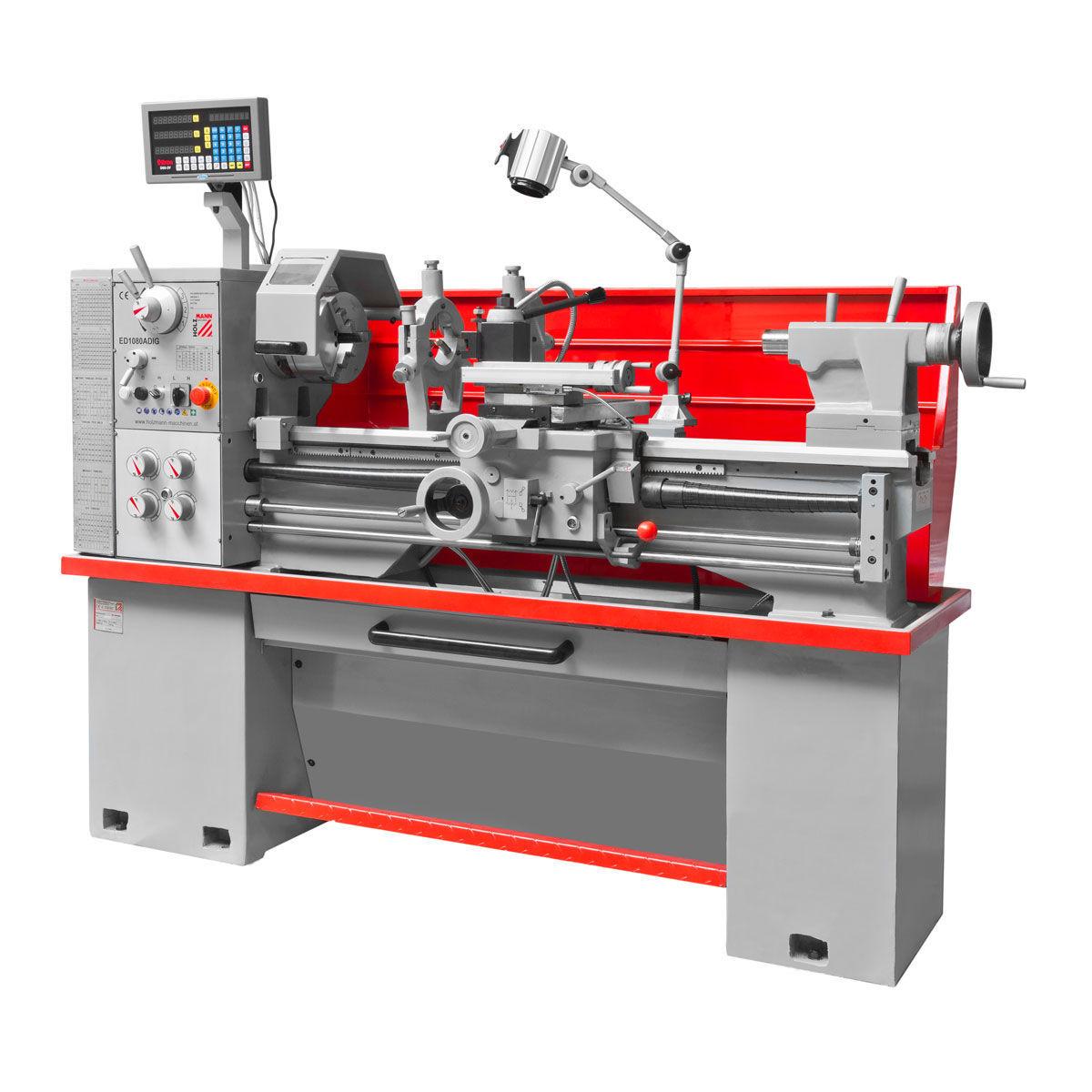

Токарний верстат по металу Holzmann ED 1080ADIG, фото 3
Токарний верстат по металу Holzmann ED 1080ADIG, фото 4
Токарний верстат по металу Holzmann ED 1080ADIG, фото 1
Токарний верстат по металу Holzmann ED 1080ADIG, фото 5
Токарний верстат по металу Holzmann ED 1080ADIG, фото 6
  • Токарний верстат по металу Holzmann ED 1080ADIG, фото 7
  • Токарний верстат по металу Holzmann ED 1080ADIG, фото 8
  • Токарний верстат по металу Holzmann ED 1080ADIG, фото 9
  • Токарний верстат по металу Holzmann ED 1080ADIG, фото 10
  • Токарний верстат по металу Holzmann ED 1080ADIG, фото 11
Опис
Характеристики
Інформація для замовлення

ПРИЗНАЧЕННЯ:



Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.

Клас точності Н.

В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.



ОБЛАСТЬ ЗАСТОСУВАННЯ:

Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.



ОТРИМУВАНІ ВИРОБИ:





СХЕМИ ОБРОБКИ:





КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

КОРОБКА ПОДАЧ

Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю.

ЗАДНЯ БАБКА

Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів.

СУПОРТ

Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках

ПЕРЕМИКАЧ ПОДАЧ

Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку.

ЛЮНЕТИ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.



СТАНДАРТНА КОМПЛЕКТАЦІЯ:

ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ

Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу.

ПЛАНШАЙБА

Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.

ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ

Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину.

3-Х КУЛАЧКОВИЙ ПАТРОН

Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ
НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР
ПРЕС-МАСЛЯНКА



ДОДАТКОВА КОМПЛЕКТАЦІЯ:

4-Х КУЛАЧКОВИЙ ПАТРОН

Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми.
ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР

Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з'являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів.
Основні
ВиробникHolzMann
СтанНовий
Користувальницькі характеристики
Конус задньої бабкиКМ4/MT4
Поперечна подача0,011-0,276 мм
Потужність двигуна S12200 Вт
Вага нетто630 кг
Поздовжня подача0,0527-1,2912 мм
Вага брутто750 кг
Крок метричної різьби0,4-7
габарити ШхДхВ760х1940х1545 мм
Величина ходу поперечних полозка1250 мм
Макс. діаметр обробки над поперечними санчатами250 мм
Посадочне місце шпинделяКМ6/MT6
Макс. поперечний переріз утримувача інструменту20x20 мм
Макс. діаметр обробки над станиною400 мм
Крок дюймової різьби4-60 TPI (витків на дюйм)
Частота обертання шпинделя токарного65-1810 об/хв
Величина ходу каретки1080 мм
Макс. діаметр обробки без перемички520 мм
Величина ходу різцевих полозка210 мм
  • Ціна: 448 820 ₴
