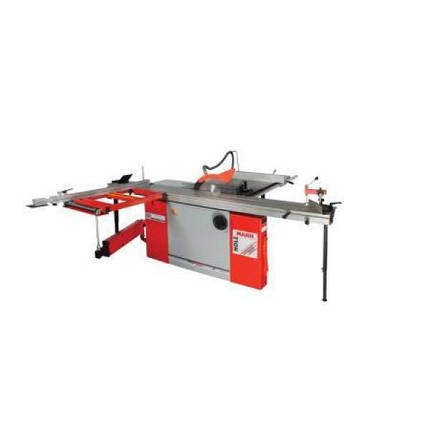

ПРИЗНАЧЕННЯ:
Форматно-розкрійний верстат використовують у виробництві меблів для розкрою в поздовжньому та поперечному напрямках, для розпилювання під кутом листових матеріалів, деревостружкових плит (ДСП), фанери, щитів.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Призначений для експлуатації в умовах малосерійного виробництва або на невеликих меблевих фабриках. Дане обладнання характеризується простотою конструкції, легкістю освоєння та експлуатації, високою жорсткістю і точністю обробки.
ОТРИМУВАНІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|
|
Ексцентриковий притиск для надійної фіксації деталі. |
|
|

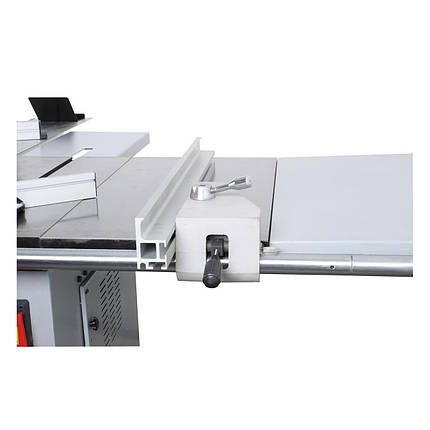

Правий паралельний упор Права 2-позиційна лінійка дозволяє різати матеріал шириною до 1220 мм від пилки. |
|
|
Основний стіл Основний стіл, а також розширення вправо і кріплення пильного вузла виконано з сірого, приглушающего вібрації чавуну, для конструктивної потужності і стабільності роботи верстата і відсутність вібрацій. |
|
|
Пильний вузол Пильний вузол складається з основної пили діаметром 315 на 30 мм, частота обертання пильного диска 4500 об/хв. і підрізної пилки діаметром 100*20, частота обертання пильного диска 7500 об/хв. |
ОСОБЛИВОСТІ:
- верстат пройшов європейську сертифікацію СЕ;
- розширювач столу праворуч, а також планка для упору можуть швидко відкидатися назад;
- міцний і мобільний паралельний упор з швидкою фіксацією, встановлений на планці для упору;
- непохитний пильний вузол з регулюванням по висоті і підрізним вузлом;
- стіл з сірого чавуну з подовжувачем ззаду і опорним черевиком праворуч;
- опорний ролик консолі полегшує розміщення заготовки;
- посилена станина верстата забезпечує стійкість;
- ширина різання праворуч від пильного диска до 1260 мм
Комплект поставки: підрізний пильний диск, 1 твердосплавний пильний диск діаметром 315 мм, 1 твердосплавний пильний диск діаметром 100 мм, паралельний упор, телескопічний упор, кутовий упор,упор для обрізання кромки, ексцентриковий притиск
| Основні | |
|---|---|
| Виробник | HolzMann |
| Країна виробник | Тайвань |
| Стан | Новий |
| Хід каретки | 2600 мм |
| Користувацькі характеристики | |
| Висувний стіл | 2600x270 мм |
| Висота столу | 850 мм |
| Гарантійний термін | 24 міс |
| Діаметр всмоктуючого патрубка | 100 мм |
| Діаметр пильного диска (/посадочного отвору) | 315 мм |
| Діаметр підрізного пильного диска | 100 мм |
| Діапазон нахилу пильного вузла | 0°-45° |
| Макс. висота різання при 45° | 75 мм |
| Макс. висота різання при 90° | 100 мм |
| Макс. довжина обрізки | 2600 мм |
| Потужність двигуна S6 | 5100 Вт |
| Напруга | 400 В |
| Опорний стіл | 760x540 мм |
| Розмір столу | 800x820 мм |
| Подовження столу | 500x310/800x440 мм |
| Частота обертання пильного диска | 4500 об/хв |
| Частота обертання підрізного пильного вузла | 8500 об/хв |
| Ширина різання біля паралельного упору | 1220 мм |
| Вага брутто | 370 кг |
| Вага нетто | 340 кг |
| габарити ШхДхВ | 765х1220х1040 мм |
| Потужність двигуна S1 | 3800 Вт |
- Ціна: 226 830 ₴
