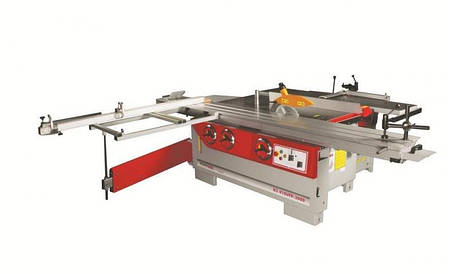

ПРИЗНАЧЕННЯ:
Призначений для розпилювання облицьованих плит, а також фрезерних і шипорезных робіт.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Застосовується при виробництві столярних виробів, деталей і елементів корпусних меблів, меблевих фасадів і на інших деревообробних і меблевих підприємствах.
СХЕМИ ОБРОБКИ:
| 1. Форматний розкрій плитних матеріалів (дсп, лдсп, мдф, фанера) | 2. Поздовжнє профільне фрезерування | 3. Фрезерування шпильок і проушин |
 |
 |
 |
| 4. Поздовжнє профільне фрезерування | 5. Торцювання пиломатеріалів | |
|
 |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 |
ПИЛЬНИЙ ВУЗОЛ Можливість поздовжнього, поперечного і кутового пиляння, а також пиляння з підрізною пилою облицьованих плитних матеріалів. |
 |
Ексцентриковий притиск Дозволяє надійно фіксувати деталі на каретці. |
 |
Знімний шпиндель Можливість нахилу фрезерного шпинделя на 45° назад |
 |
Фугувальний вузол Литі фугувальні столи є надійною базою при обробці. Нахил напрямної лінійки дозволяє знімати фаску. |
 |
Захисні наполегливі щічки (сегментні) |
- верстат пройшов європейську сертифікацію СЕ
- важка станина з литими чавунними столами
- у стандартну комплектацію входить підрізний вузол з окремим двигуном
- алюмінієва каретка шириною 350 мм із загартованими сталевими напрямними
- маховики з передньої сторони для регулювання нахилу і висоти пильного диска
- пульт управління з фронтальної сторони верстата
- стійкий розмічальний стіл з телескопічним профілем, наклоняемым під кутом, (3500 мм) з 2 відкидними упорами
- велика ширина різання від паралельного упору (1100 мм)
- паралельний упор з можливістю точної настройки
- комбінований точно розташований строгальний вал з поворотним ножем входить з стандартну комплектацію
- потужний ланцюговий привід подачі
- стійкий і прецизійний фугувальний упор з профілю
- 6 швидкостей фрезерування в стандартній комплектації
- просте розділення між стругальні і круглопильным верстатом за допомогою з'єднання шип-паз
- великий захисний кожух фрези, патрубки для підключення аспіраційної установки діаметром 120 мм
Комплект поставки: змінний шпиндель 30 мм КМ4, підрізної агрегат з власним двигуном, 3 посилених головних двигуна, поворотний стругальний ніж, встановлений цілісний упор для фрезерування, упор для обрізання кромки, притискний пристрій
| Основні | |
|---|---|
| Виробник | HolzMann |
| Стан | Новий |
| Користувацькі характеристики | |
| Висувний стіл | 2300x350 мм |
| Висота столу | 850 мм |
| Діаметр ножового вала | 100 мм мм |
| Діаметр пильного диска (/посадочного отвору) | 315 мм |
| Діаметр підрізного пильного диска | Ø120 мм |
| Діаметр фрезерного шпинделя | 30 мм |
| Діаметр шланга під витяжку | 3x120 мм |
| Довжина завантажувального столу | 1800 мм |
| Зазор столу | Ø270 мм |
| Кількість стругальних ножів | 4 |
| Макс. висота різання при 45° | 72 мм |
| Макс. висота різання при 90° | 103 мм |
| Макс. глибина свердління | 200 мм |
| Макс. діаметр інструмента над столом | 255 мм |
| Макс. діаметр опускається інструменту | 250 мм |
| Макс. довжина обрізки | 2900 мм |
| Макс. товщина заготовки | 225 мм |
| Макс. ширина свердління | 255 мм |
| Максимальна величина шару, що знімається | 5 мм |
| Потужність двигуна S6 | 5600/7700/5400/5600 Вт |
| Потужність двигуна підрізного пильного вузла | 750/1100 мм |
| Напруга | 400 В |
| Розмір упорної лінійки | 1100x150 мм |
| Рейсмусование, макс. глибина шару, що знімається | 4 мм |
| Рейсмусование, розмір столу | 700x406 мм |
| Швидкість подачі | 8 |
| Кут нахилу упорної лінійки | 90-45° |
| Кут нахилу фрезерного шпинделя | 0-45° |
| Упор для фрезерування | 345x155 мм |
| Хід столу | 160 мм |
| Хід шпинделя | 175 мм |
| Частота обертання ножового валу | 4500 об\хв |
| Частота обертання пильного диска | 4000 об\хв |
| Частота обертання підрізного пильного вузла | 8000 об\хв |
| Частота обертання фрезерного шпинделя | 3000/4000/5000/6000/8000/10000 об\хв |
| Ширина різання біля паралельного упору | 500/1000 мм |
| Вага брутто | 1463 кг |
| Вага нетто | 1092 кг |
| габарити ШхДхВ | 2005х2300х1150 мм |
| Потужність двигуна S1 | 4000/5500/4000/4000 Вт |
- Ціна: 787 990 ₴
