Сьогодні компанія КМА - хоче представити вам дерево переробну продукцію компанії «Robland». Компанія була заснована в 1968 році. І має 50-річний досвід! Перші успіхи були досягнуті за рахунок створення доступних якісних, деревообробних верстатів, велика частина яких все ще використовується сьогодні. Компанія «Robland» поставляє продукцію по всьому світу більш ніж у 100 країн.

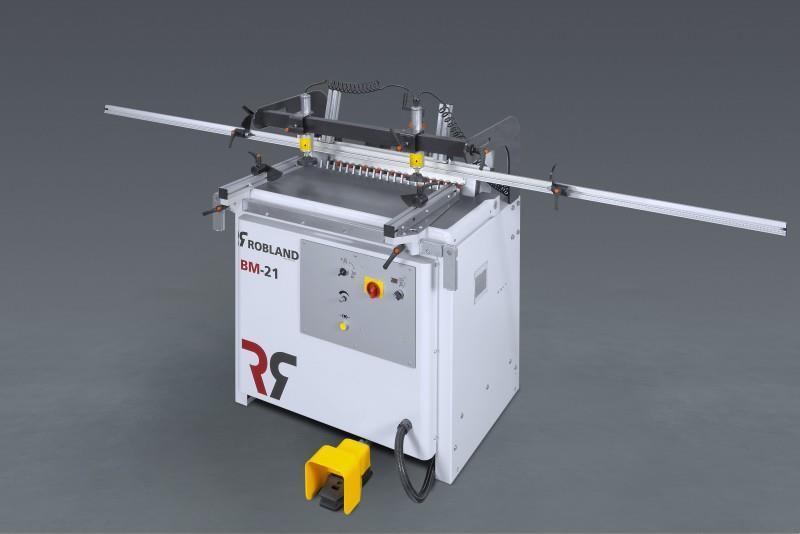

Перед вами свердлильно-присадочний верстат Robland BM 21.

Варто зауважити, що компанія Robland виготовляє верстати важкої серії що дозволяє використовувати їх з навантаженням у три зміни! Robland BM21 не став винятком. Верстат виготовлений з високоякісної сталі, і якісних комплектуючих.

Актуальність використання свердлильно-присадних верстатів у сучасному меблевому виробництві обумовлена декількома факторами. По-перше, верстат даного типу має високу продуктивність за рахунок одночасного використання від двох до декількох десятків одиниць інструменту. По-друге, він чітко дає незаперечну точність свердління отворів. Отвори, одержувані з допомогою свердлильно-присадочного верстата Robland BM 21, необхідні для установки меблевої фурнітури − петель, опор, ручок тощо, елементів кріплення − шурупів, гвинтів, штифтів і т. д. Очевидно, що від якості та точності розташування таких отворів залежить, як будуть збиратися виріб, який у нього буде зовнішній вигляд. Велика частина отворів в меблевих заготовках бере участь в розмірних ланцюгах, і зміщення хоча б одного з них може викликати появу сходинки, спотворення геометрії готового виробу або взагалі зробити його складання нездійсненним.

В основі роботи свердлильно-присадочного верстат Robland BM 21 покладено принцип агрегатування, коли в операції беруть участь відразу безліч інструментів осьового типу − свердел різного діаметра, цековок, зенковок. Всі вони встановлюються в спеціальний агрегат, званий многошпиндельной свердлильною головкою.

1. Оброблювана деталь, а це найчастіше плита (ДСП, MDF та ін), встановлюється на робочий стіл з допомогою позиційної лінійки з упорами і пневматичних притисків. Це дозволяє чітко орієнтувати заготівлю щодо інструменту і надійно фіксувати її під час обробки.

2. Після фіксації стартує робочий цикл: многошпиндельная головка разом з інструментом подається до кромці деталі, виставленої по упору. Швидкість подачі 5-10 м/хв не надає особливого впливу на продуктивність, так як глибина отворів − в середньому 20-40 мм (Мах70мм) Дійшовши до кінцевої точки, многошпиндельная головка повертається у вихідне положення. Оператор, використовуючи пульт управління, відключає притиск, знімає деталь з отворами і встановлює нову.

Універсальність верстата надає поворотний механізм, який дозволяє в процесі налагодження нахиляти многошпиндельную голівку на 90°. Це дозволяє обробляти деталі з скошеними кромками, а також свердлити отвори в пласті. Для цього на робочому столі передбачені спеціальні пази, що дозволяють проходити інструменту знизу-вгору. Принцип свердління пласти такий же, як і при обробці крайки. Свердлильно-присадочний верстата Robland BM 21 має невеликі габарити і добре зарекомендували себе на невеликих підприємствах, з обмеженими серіями різноманітних заготовок.

Многошпиндельная свердлильна головка складається з ряду шпинделів. Відстань між шпинделями строго однакове − 32 мм. Цього параметра дотримується переважна більшість виробників свердлильно-присадних верстатів

Обертання в шпиндельної головки від електроприводу до кожного шпинделя передається за допомогою шестерень, розташованих всередині корпусу головки, потужністю 1,85 кВт. В якості інструменту використовуються свердла з «лівим» і «правим напрямком обертання. Для зручності відповідні шпинделі промарковані мітками різного кольору.

Частота обертання шпинделів підтримується на рівні 2800 об/хв для нормальної роботи свердел. Число шпінделів 21. Кожен шпиндель влаштований таким чином, що може швидко затиснути хвостовик інструменту. В цілях уніфікації шпинделі в багатошпиндельних головках розраховані на діаметр хвостовика 12 мм.

Многошпиндельная головка приєднується до верстата через пристрій подачі, що складається з коротких направляючих і пневмопривода подачі. Величина подачі − робочий хід многошпиндельной свердлильної головки уздовж осі інструменту − настроюється за допомогою 6-ти позиційного револьверного пристрої для встановлення глибини свердління 10-77 мм. Ця величина визначає максимальну глибину одержуваних отворів

Свердлильно-присадочний верстата Robland BM 21 робочі цикли здійснюються плавно, без ривків і стрибків. Це виключає як дефекти на самих деталях, так і передчасну вироблення ресурсу обладнання.

Базова комплектація:

Похила свердлильна група

Похила свердлильна група з фіксацією положення 0°-90°.

Панель управління

Інтуїтивно зрозуміла і проста панель управління. Плавне регулювання швидкості свердління.

Пневмоцылиндр

Пневмоцылиндр для переміщення свердлильної групи

Цифровий лічильник

Цифровий лічильник поперечної регулюванню свердлильного супорта.

Револьверний пристроїв

6-ти позиційне револьверний пристрій для встановлення глибини свердління

Лінійка

Базирующая лінійка 3000 мм – 1 шт.

Поперечні лінійки

Поперечні упорні лінійки – 2 шт.

Швидкознімні патрони

Швидкознімні патрони – 5 шт.

Пневматичні притиски

Пневматичні притиски – 2 шт.

Купуючи верстат Robland BM 21, ви інвестуєте в надійне, безпечне і довговічне обладнання!
